立式自吸管道油泵是導葉式單級離心泵，設計、制造符合JBT 6664.1《自吸泵 第1部分：型式與基本參數》，JBT 6664.2《自吸泵 第2部分：技術條件》，JBT 6664.3《自吸泵 第3部分：自吸性能試驗方法》，API610《石油、重化學和天然氣工業用離心泵》，GB/T3215《石油、重化學和天然氣工業用離心泵》?？蓮V泛使用于油庫、加油站、油船、碼頭、油罐車、機場，輸送汽油、煤油、柴油、航煤等常溫介質。如選用不銹鋼材質和耐腐蝕機械密封，還可以用于化工、制藥、釀造、電鍍、印染、造紙、電力、礦山等。

立式自吸管道油泵特點

1. ZYBL型泵為立式自吸管道油泵，導葉式結構，具有結構簡單、操作方便、運行平穩、壽命長，自吸能力強等優點。

2. 進口管路中不需底閥，工作時不需引油；出口管路不需安裝安全閥，簡化了管路系統。

3. 占地面積小，且可以不建泵房在室外工作，能大量節約基建投資。

4. 采用便拆式結構，使維護方便、安全且節省時間，在裝拆機械密封時可以不拆電動機、電氣接線、電機座、泵體、葉輪和管路等零部件。

5. 該泵選用優質材料，密封采用機械密封，經久耐用，運行安全可靠。

6. 選用防爆電動機，具有優良的防爆隔爆性能。

訂貨須知

1、 訂貨時必須提供出泵的規格及材料要求。

2、 泵使用時的流量、揚程、工作壓力，輸送介質的種類、性質及輸送溫度。

3、 如在戶外使用，應提出要求，以配用戶外型防爆電動機。

自吸式離心油泵產品介紹 ：

自吸式離心油泵泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的產品，自吸式離心油泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃，如改用耐腐蝕機械密封和不銹鋼材質還可適用于化工、制藥、釀造、電鍍、印染、造紙、電力礦山等，是一種高效節能油泵。 　　

自吸式離心油泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，并具有其它泵所不具有的自吸功能等特點。

自吸式離心油泵結構特點：

1、屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。

2、是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。

3、該泵效率高、壽命長、具有較強的自吸能力等長處，在使用中能夠充分施展上風，進步工作的效率和質量，保證節約時間和物力，還具有壽命長的上風，不輕易損壞，能夠施展重要的作用和自吸能力，在使用中的作用更大。

工作原理與結構說明：

CYZ-A自吸離心油泵均釆用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以*混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路吸入的氣體再次混合，在高速旋轉的葉輪作用下又流向葉輪外緣…。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少直到吸盡氣體，完成自吸過程，泵便投入正常作業。因為該項泵具有這種*的排氣能力，所以此泵能輸送含有氣體的液體,無需安裝底閥，使用在油輪上時具有良好的掃艙功能。

在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承溫升超過70℃ 時，可在冷卻室外通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉，密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。

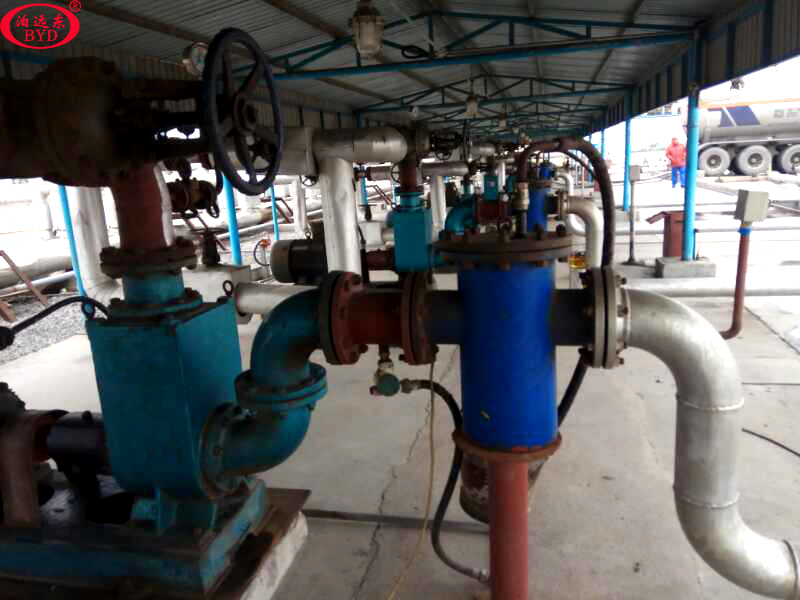

自吸泵具有較強的自吸能力，合用于油庫、油罐車、油輪、運輸大船舶、化工石油企業的油品輸送。自吸式離心油泵用來輸送汽油、煤油、柴油，航空煤油等石油產品，介質溫度在-20℃～+80℃，是一種優良的船用裝卸油泵。并適用于陸地油庫、油罐車等儲油裝置的油料輸送，也可以用來輸送海水、淡水等。
